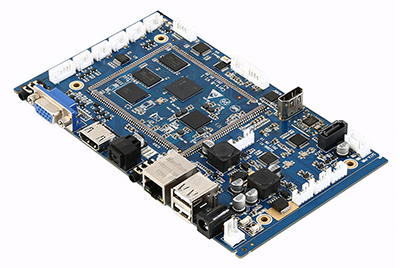

DC006

产品介绍

本主板采用全志A33芯片方案，搭载Android4.4系统，DDR 512M+eMMC 8G，集成RJ45、蓝牙4.0、WIFI，可扩展3G/4G，适应多种网络环境，拥有2路串口，7个usb，支持单通道LVDS，最大分辨率可达1366×768。完美支持行业主流USB/串口设备，钱箱、IC刷卡器、一维码扫描枪、二维码扫描仪、小票打印机等，满足不同领域不同收银软件的各种复杂应用。可广泛应用于商超、专卖、零售、酒店、餐饮业等多个行业.

产品概述

本主板采用全志 H8 方案实现，全志 H8 是八核 SOC，采用 8 个 ARM Cortex-A7 内核，支持八核心同时 2.0GHz 高速运行，同时搭配 Imagination 旗下强劲的 PowerVR SGX544 图像处理架构, 工作频率可达 700M 左右，确保了流畅的 UI 体验，多媒体格式上，H8 支持多格式 1080p@60fps 视频编解码，支持 H.265/HEVC 视频处理，H8 还集成了全志新一代丽色显示技术，进一步提升了图像显示质量。
本主板采用核心板+主板结构方式，在确保系统扩展性的同时，大幅提升了系统稳定性，其中核心板采用六层电路板设计，确保了系统的长时间运行稳定可靠。主板上则提供了多达五路串口，五路 USB。能满足客户的多样化需求。

本主板同时提供了丰富的外围接口，包括 HDMI/VGA 双屏异显功能；STEREO、SPDIF-光纤音频输出；串口触摸屏接口；还提供了 WIFI、RJ45 网络接口；以及 MIC IN、LINE IN、HDMI IN 等接口，能充分满足 KTV 点歌设备需求。




---

性能简介
产品硬件参数
CPU 全志 H8，Cortex-A7@1.8GHZ 八核，GPU PowerVR SGX544
内存 DDR3 1G
内置存储器 8GB eMMC Flash (可扩展)
双屏显示 支持 HDMI/VGA（默认 720P，支持到 1080P）
操作系统 Android 4.4.2
网络支持 以太网 10M/100M，WiFi
视频支持 RM/RMVB、MKV、TS、FLV、AVI、VOB、MOV、WMV、MP4、H264、H265 等
音频支持 MP3，WMA，APE，Flac，WAV 等
图片支持 BMP、JPEG、PNG、GIF 等
USB USB2.0：4pin USB x 3，标准 USB 座 x 2
串口 UART x 3，COM x 2
其他功能 MIC IN、HDMI IN、LED x 3、IR
按键 支持内置电源，硬开关接口，刷机键
系统升级 支持 USB 升级
电源 12V@3A DC










---

接口图示
